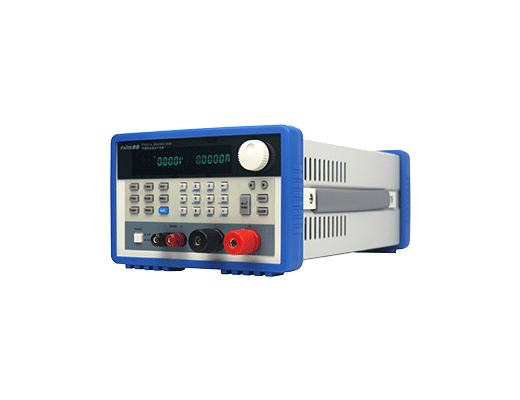

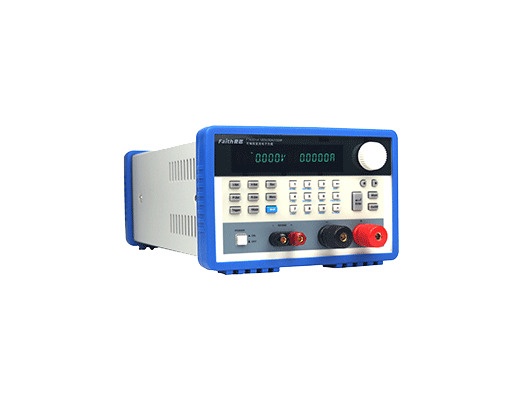

FT6300A系列电子负载是费思科技推出的一款高性能单通道直流电子负载。FT6300A系列电子负载具备多种型号，功率0~1800W，电压范围0~500V，电流范围0~240A。主要应用于充电器/适配器、开关电源、LED驱动、动力电池、通信电源、太阳能电池及其组件、保险丝/接插件/继电器/传感器、电力电子元器件等产品的测试，及相关产品研发、生产、质检、品控等部门的应用，FT6300A系列电子负载均对相应的使用有特别设计。
FT6300A系列电子负载提供了CC、CV、CR和CP等基本功能；提供了动态与序列测试功能以模拟各种负载变化；智能化的自动测试功能方便产线及质检部门使用；模拟LED特性，测试LED驱动；电池内阻及容量测试（适用于FT6301A-FT6306A）。
特点
1. 带载电流范围最大可达240A，安全、稳定、可靠、耐用；
2. 动态测试频率可达20KHz，可设置斜率（适用于FT6309A-FT6319A）；
3. 恒电压、恒电流、恒电阻和恒功率四种测试模式；
4. 快速调用，一键调用测试功能；
5. 序列测试，负载带载波形变化模拟实际工作状况；
6. 智能化自动测试功能，自动完成品质判定；
7. 电池内阻及电池容量测试；
8. 支持远端采样，补偿电压降；
9. OCP测试，自动寻找过流保护点；
10. 采用智能风扇控制，降低噪音；
11. 高清晰，高亮度显示屏（VFD）；
12. 键盘配合旋钮设置，操作简易；
13. 过电压/过电流/过功率/过温度/极性反接等全方位智能保护功能；
14. 丰富的SCPI命令，方便组建智能化测试平台和进行二次开发；
15. 标配RS232接口，可通过计算机实现远程控制。
定态功能
恒电流模式（CC）
恒电流模式下，无论输入电压如何变化，负载始终消耗一个恒定的电流。
恒电压模式（CV）
恒电压模式下，负载将消耗足够电流使输入电压维持在设定值。
恒电阻模式（CR）
恒电阻模式下，负载等效为一个恒定的电阻，输入电流会随输入电压的改变而线性调整。
恒功率模式（CP）
恒功率模式下，负载将消耗一个恒定的功率。输入电流会随输入电压的改变线性调整以确保消耗功率不变。
恒电流模式 恒电压模式
恒电阻模式 恒功率模式
恒电流模式应用
1、 电源的负载调变测试
2、 电池放电时间及寿命测试
3、 燃料电池测试
4、 精准控制回路中电流，用于传感器校准与保险丝/继电器测试
恒电压模式应用
1、 LED驱动测试
2、 电池的充电测试
3、 太阳能测试
4、 电流源测试
恒电阻模式应用
1、 通讯用电源的缓开机测试
2、 模拟汽车温度控制器的带载情况
3、 阻性源测试
恒功率模式应用
1、 恒功率电源测试
2、 电池的放电能力测试
3、 太阳能光伏测试
4、 电池容量及电池寿命测试
序列功能
根据用户编辑的序列文件来模拟负载的复杂变化。序列文件参数包括文件编号（1～8）、测试模式（CC、CV、CP、CR）、循环次数（0～9999，0表示无限循环）、序列步数（1～50）、单步设定值及单步时间（1ms～60000ms）。序列文件存储于EEPROM中，可存储8个序列文件。序列测试功能可进行电源输出特性测试， 电源稳定性测试及实际工作状况模拟。图为一个步数为5的序列测试。
SCPI与远程控制
FT6300A系列支持标准的SCPI命令，通过SCPI命令可以实现面板操作的所有功能。这为智能化测试平台的组建和用户的二次开发提供方便。FT6300系列通过RS232接口可轻松实现电子负载的远程控制。
动态功能
为满足日益增长的高速测试需求，FT6300A系列电子负载提供高速可编程的动态测试功能。动态测试功能包括连续、脉冲、翻转三种方式，支持带载斜率设定。
动态模式用于模拟各种带载突变及异常情况，适用于测试电源的动态特性，电源的稳定性，电池的保护点及保护时间，各种脉冲等突发带载模拟。
连续模式
脉冲模式
翻转模式
电池测试功能
为方便电池测试，FT6300A系列提供了电池测试功能。电池测试包括： 电池内阻测试与电池容量测试。电池容量测试采用恒电流
CC模式实现， 测试时只需设置电池保护电压与放电电流即可。负载自动记录电压、电流、时间、AH数， 低于保护电压， 负载自动停止测试。配合软件可以完成更多参数的测试与分析。
保护功能
FT6300A系列提供了过电压、过电流、过功率、过温度、电压反相等全方位的保护功能，其中过流保护与过功率保护采用硬件实现。
用户可以自行设置合适的电压、电流、功率保护阀值。
缺电压功能：用于避免输出瞬时过载引起的电源保护动作。
Von与Voff功能：用于实现指定工作范围内的带载测试。
全方位的保护功能，确保了产品的可靠性，是工程测试及自动测试系统值得信赖的产品。
Von与Voff功能示意图
| 订货号 | 描述 |
| 型号 | FT6301A | 120V/30A/150W |
| FT6302A | 120V/30A/300W |
| FT6303A | 500V/15A/300W |
| FT6304A | 120V/60A/300W |
| FT6305A | 500V/30A/600W |
| FT6306A | 120V/120A/600W |
| FT6309A | 120V/120A/900W |
| FT6310A | 500V/30A/900W |
| FT6313A | 120V/180A/1350W |
| FT6314A | 500V/45A/1350W |
| FT6318A | 120V/240A/1800W |
| FT6319A | 500V/60A/1800W |
| 选配件 | FT7130 | GPIB-RS232转换器 |
规格参数
| 型号 | FT6301A | FT6302A | FT6303A | FT6304A | FT6305A | FT6306A |
| 电压 | 0～120V | 0～120V | 0～500V | 0～120V | 0～500V | 0～120V |
| 电流 | 0～30A | 0～30A | 0～15A | 0～60A | 0～30A | 0～120A |
| 功率 | 150W | 300W | 300W | 300W | 600W | 600W |
| 最小操作电压 | 1.2V@30A | 1V@30A | 1.6V@15A | 1.5V@60A | 1.5V@30A | 1.8V@120A |
| 恒电压模式 |
| 量程 | 20V/120V | 20V/120V | 50V/500V | 20V/120V | 50V/500V | 12V/120V |
| 分辨率 | 1mV/10mV | 1mV/10mV | 1mV/10mV | 1mV/10mV | 1mV/10mV | 1mV/10mV |
| 低量程精确度 | 0.05%+4mV | 0.05%+4mV | 0.05%+10mV | 0.05%+4mV | 0.05%+10mV | 0.05%+3mV |
| 高量程精确度 | 0.05%+30mV | 0.05%+30mV | 0.05%+130mV | 0.05%+30mV | 0.05%+130mV | 0.05%+30mV |
| 恒电流模式 |
| 量程 | 3A/30A | 3A/30A | 3A/15A | 6A/60A | 3A/30A | 12A/120A |
| 分辨率 | 0.1mA/1mA | 0.1mA/1mA | 0.1mA/1mA | 0.1mA/1mA | 0.1mA/1mA | 1mA/10mA |
| 低量程精确度 | 0.05%+3mA | 0.05%+3mA | 0.05%+1.5mA | 0.1%+6mA | 0.1%+3mA | 0.1%+12mA |
| 高量程精确度 | 0.1%+30mA | 0.1%+30mA | 0.1%+15mA | 0.1%+60mA | 0.1%+30mA | 0.1%+120mA |
| 恒电阻模式（输入电压和电流值≥满量程的10%） |
| 低量程 | 0.1～10Ω | 0.1～10Ω | 0.1～10Ω | 0.1～10Ω | 0.1～10Ω | 0.1～10Ω |
| 高量程 | 10.00～4kΩ | 10.00～4kΩ | 10.00～4kΩ | 10.00～4kΩ | 10.00～4kΩ | 10.00～4kΩ |
| 分辨率 | 16bit | 16bit | 16bit | 16bit | 16bit | 16bit |
| 低量程精确度 | 0.35%+0.08S | 0.35%+0.08S | 0.35%+0.08S | 0.35%+0.08S | 0.35%+0.08S | 0.35%+0.08S |
| 高量程 精确度 | 0.35%+0.008S | 0.35%+0.008S | 0.35%+0.008S | 0.35%+0.008S | 0.35%+0.008S | 0.35%+0.008S |
| 恒功率模式（输入电压和电流值≥满量程的10%） |
| 量程 | 100W/150W | 100W/300W | 100W/300W | 100W/300W | 100W/600W | 100W/600W |
| 分辨率 | 1mW/10mW | 1mW/10mW | 1mW/10mW | 1mW/10mW | 1mW/10mW | 1mW/10mW |
| 低量程精确度 | 1%+100mW |
| 高量程精确度 | 1%+150mW | 1%+300mW | 1%+300mW | 1%+300mW | 1%+600mW | 1%+600mW |
| 电流测量值 |
| 低量程精确度 | 0.1% +3mA | 0.1%+3mA | 0.1% + 3mA | 0.1% +12mA | 0.1% +3mA | 0.1% + 12mA |
| 高量程精确度 | 0.2%+45mA | 0.2%+45mA | 0.2%+45mA | 0.2%+60mA | 0.2%+45mA | 0.1%+120mA |
| 电压测量值 |
| 低量程精确度 | 0.02% + 4mV | 0.02% + 4mV | 0.02% + 10mV | 0.02% + 4mV | 0.02% + 10mV | 0.02% + 3mV |
| 高量程精确度 | 0.02% + 30mV | 0.02% + 30mV | 0.02%+130mV | 0.02% + 30mV | 0.02%+130mV | 0.02% + 30mV |
| 功率测量值（当输入电压和电流值≥满量程的 10%） |
| 低量程精确度 | 1%+100mW | 1%+100mW | 1%+100mW | 1%+100mW | 1%+100mW | 1%+100mW |
| 高量程精确度 | 1%+150mW | 1%+300mW | 1%+300mW | 1%+300mW | 1%+600mW | 1%+600mW |
| 电池内阻测试功能 | 精度：±4% ，分辨率：0.1mΩ |
| 瞬态模式 | 频率范围： 0.083Hz～1KHz |
| 外部触发 | 触发时间> 5us ；触发间隔> 500us |
| 设备尺寸 | 213mm W × 134mm H × 374mm D（FT6301A/FT6302A/FT6303A/FT6304A） |
| 213mm W × 134mm H × 594mm D（FT6305A/FT6306A） |
规格参数
| 型号 | FT6309A | FT6310A | FT6313A | FT6314A | FT6318A | FT6319A |
| 电压 | 120V | 500V | 120V | 500V | 120V | 500V |
| 电流 | 120A | 30A | 180A | 45A | 240A | 60A |
| 功率 | 900W | 900W | 1350W | 1350W | 1800W | 1800W |
| 最小操作电压 | 2.5V@120A | 5V@30A | 2.5V@180A | 5V@45A | 2.5V@240A | 5V@60A |
| 恒电流模式 |
| 量程 | 12A/120A | 3A/30A | 18A/180A | 4.5A/45A | 24A/240A | 6A/60A |
| 分辨率 | 0.2mA/2mA | 0.05mA/0.5mA | 0.3mA/3mA | 0.8mA/8mA | 0.4mA/4mA | 1mA/10mA |
| 低量程精度 | 0.1%+0.1%F.S. |
| 高量程精度 | 0.1%+0.2%F.S. |
| 恒电压模式 |
| 量程 | 20V/120V | 50V/500V | 20V/120V | 50V/500V | 20V/120V | 50V/500V |
| 分辨率 | 0.4mV/2mV | 0.9mV/9mV | 0.4mV/2mV | 0.9mV/9mV | 0.4mV/2mV | 0.9mV/9mV |
| 精度 | 0.05%+0.1%F.S. |
| 恒功率模式 |
| 量程 | 0 ～ 900W | 0～900W | 0～1350W | 0～1350W | 0～1800W | 0～1800W |
| 分辨率 | 15mW | 15mW | 22.5mW | 22.5mW | 30mW | 30mW |
| 精度 | 1%+0.5%F.S. |
| 恒电阻模式 |
| 低量程 | 0.025～ 50Ω | 0.25 ～500Ω | 0.0167 ～ 33.3Ω | 0.167～333Ω | 0.0125 ～25Ω | 0.125 ～ 250Ω |
| 高量程 | 0.6～1200Ω | 10～20000Ω | 0.4～800Ω | 6.67 ～13333Ω | 0.3 ～ 600Ω | 5～10kΩ |
| 分辨率 | 16bit |
| 低量程精度 | 0.2%+0.009S | 0.2%+0.0125S | 0.2%+0.018S | 0.2%+0.005S | 0.2%+0.018S | 0.2%+0.024S |
| 高量程精度 | 0.2%+0.002S | 0.2%+160uS | 0.2%+0.004S | 0.2%+240uS | 0.2%+0.004S | 0.2%+300uS |
| 瞬态 |
| T1&T2 | 0.025～50ms/Res:5μs |
| 0.1～500ms/Res:25μs |
| 10～50s/Res:2.5ms |
| 精度 | 1us/1ms+100ppm |
| 斜率 |
| 电流范围 | 0～120A | 0～30A | 0～180A | 0～ 45A | 0～240A | 0～60A |
| 斜率 | 0.1～5A/μs | 0.01～1.25A/μs | 0.15～7.5A/μs | 0.1～1.8A/μs | 0.2～10A/μs | 0.1～2.5A/μs |
| 分辨率 | 0.01A/μs | 0.01A/μs | 0.015A/μs | 0.01A/μs | 0.02A/μs | 0.01A/μs |
| 精度 | (1±35%)×设定值 |
| 测量 |
| 电压测量 |
| 量程 | 12V/120V | 50V/500V | 12V/120V | 50V/500V | 12V/120V | 50V/500V |
| 分辨率 | 0.2mV/2mV | 0.9mV/9mV | 0.2mV/2mV | 0.9mV/9mV | 0.2mV/2mV | 0.9mV/9mV |
| 精度 | 0.05%+0.1%F.S. |
| 电流测量 |
| 量程 | 12A/120A | 3A/30A | 18A/180A | 4.5A/45A | 24A/240A | 6A/60A |
| 分辨率 | 0.2mA/20mA | 0.05mA/5mA | 0.3mA/3mA | 0.8mA/8mA | 0.4mA/4mA | 1mA/10mA |
| 精度 | 0.05%+0.1%F.S. |
| 功率测量 |
| 量程 | 0～900W | 0～900W | 0～1350W | 0～1350W | 0～1800W | 0～1800W |
| 分辨率 | 15mW | 15mW | 22.5mW | 22.5mW | 30mW | 30mW |
| 精度 | 1%+0.5%F.S. |
| 其它特性 |
| 温漂 | 100ppm/ ℃ ( 典型值 ) |
| 尺寸 | 427mm W ×460mm D ×135mm H |
