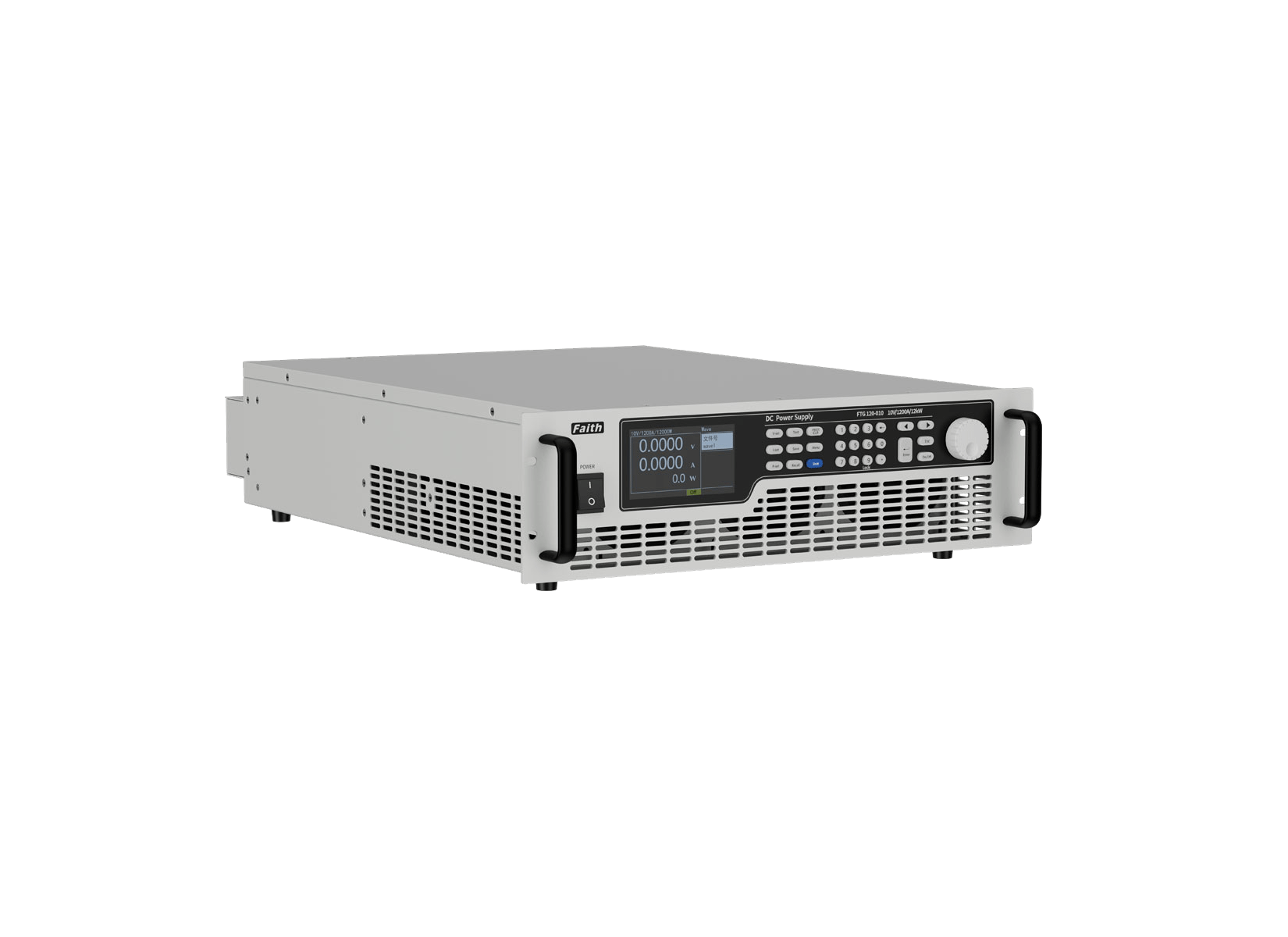

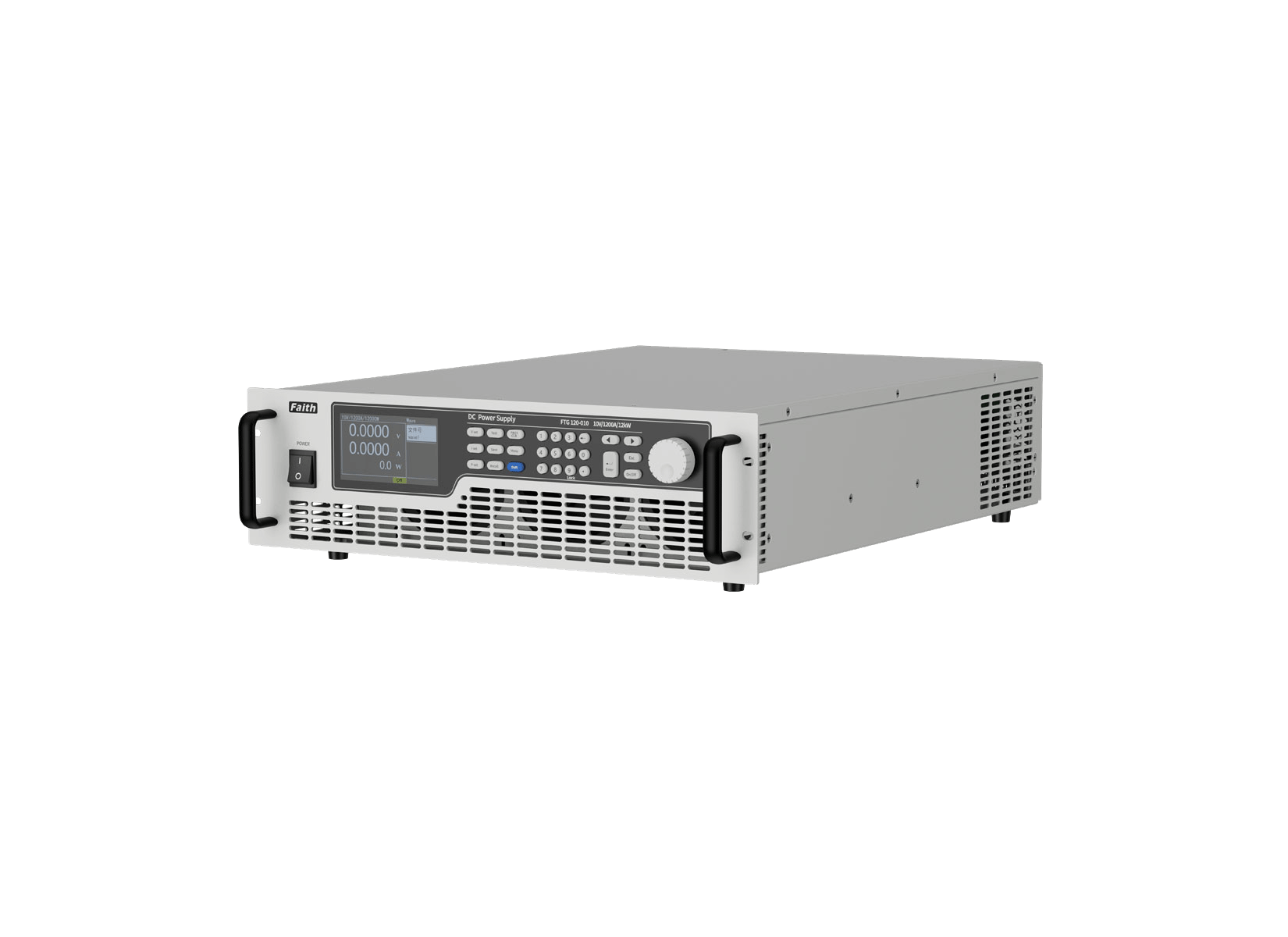

FTP9000宽范围大功率直流源

产品概述

电压：0～2250V
电流：0～6120A
功率：5～180kW

FTP9000系列宽范围大功率可编程直流电源电压范围从80V～2250V，单机电流可达6120A，单机最大功率为180kW。

FTP9000系列具有高功率密度、高功率因数、高效率、宽范围输出的特征。宽电流范围输出及自动恒功率的加持，可大大增加应用覆盖范围。人性化的图文窗口界面，支持多种语言，给使用者带来直观的操作体验。

FTP9000系列具备LAN/RS485/CAN/GPIB/USB(串口)接口，既支持SCPI协议也支持标准ModBus-RTU协议，再配合内置隔离数/模控制接口，为系统集成应用带来极大的应用多样性及便利性。



特点

单机范围：

电压：0～2250V

电流：0～6120A

功率：5～180kW

l主从并机可达10台，扩展功率可达1800kW；

l电压、电流采样率500kHz，分辨率16Bits；

l恒压、恒流及自动恒功率模式；

l整机效率高于93%；

lPFC控制功能，功率因数0.99；

l高功率密度，3U/15kW；

l线损自动补偿；

l电压、电流优先功能；

l电压、电流斜率可设置；

l电压输出缓升、缓降功能；

l序列功能可达100步，序列文件支持链接；

l高压隔离的，数字/模拟复合信号监测控制端口（选配）；

l通信接口标配LAN、USB(串口)，选配RS485、CAN或GPIB；

l通讯协议支持SCPI与ModBus；

l提供通讯编程手册、SDK开发包以及演示上位机软件；

lTFT彩色液晶显示屏，中英文菜单界面；

l过压、过流、过功率、过温、欠压、反接等全方位保护功能。



应用领域

l电力电子实验室的多规格灵活应用

l燃料电池、动力电池、铅蓄电池、超级电容测试

l车载、机载、舰载电子设备的供电环境仿真

l直流充电机、充电桩设计和测试系统集成

l服务器电源、UPS、逆变器设计和测试

l太阳能、风能、储能领域设计和测试

l无人机、激光、传感器领域供电和设计测试



3U/15kW高功率密度

FTP9000系列提供了3U/15kW的高功率密度，具有输出精准、响应快速以及低纹波噪声等特性。宽范围的电压80V～2250V，电流510A～20A的组合，适合从设计到产品生产流程的每一个测试验证环节。



自动恒功率、宽范围输出

FTP9000系列电源拥有超过3倍宽范围输出量程，一台电源可覆盖更多应用，为用户节省成本。

FTP9000系列恒功率范围下提供更宽广操作



序列功能
FTP9000为用户提供可针对供电中断、瞬间跌落，以及模拟其他电压、电流变化的序列编辑功能。FTP9000提供了10个序列文件，每个文件100步，支持循环、链接可方便实现复杂波形输出。



电池内阻模拟功能
FTP9000系列电源具备电池内阻模拟输出功能，当电源输出电流增大时输出电压可根据用户预先设定内阻值进行调节。



电压缓升、缓降功能
FTP9000系列电源专为用户设计了输出电压缓升、缓降功能。简单易用，可实现电压斜率范围为：0.6mV/s～6kV/s。



CV、CC优先
当电源输出接入感性或容性负载时会造成输出电流或电压一定程度的过冲，轻则触发被测设备保护，严重的将直接导致被测设备损坏。FTP9000系列具备CV、CC输出优先功能从而有效抑制输出过冲及带来的影响。



CV优先（高速建立电压，电流超调）            CC优先（高速建立电流，电压超调）



模拟编程功能

通过外部0～5V直流电压信号控制电源的输出额定电压、额定电流、额定功率。模拟编程功能控制速率为每秒1000点。



主从并机功能

FTP9000系列电源提供了主从并机方式，支持10台同型号的电源进行并机操作，以便用户实现更大功率扩展。并机操作时，从机自动复制主机的设定参数，实现自动均流。

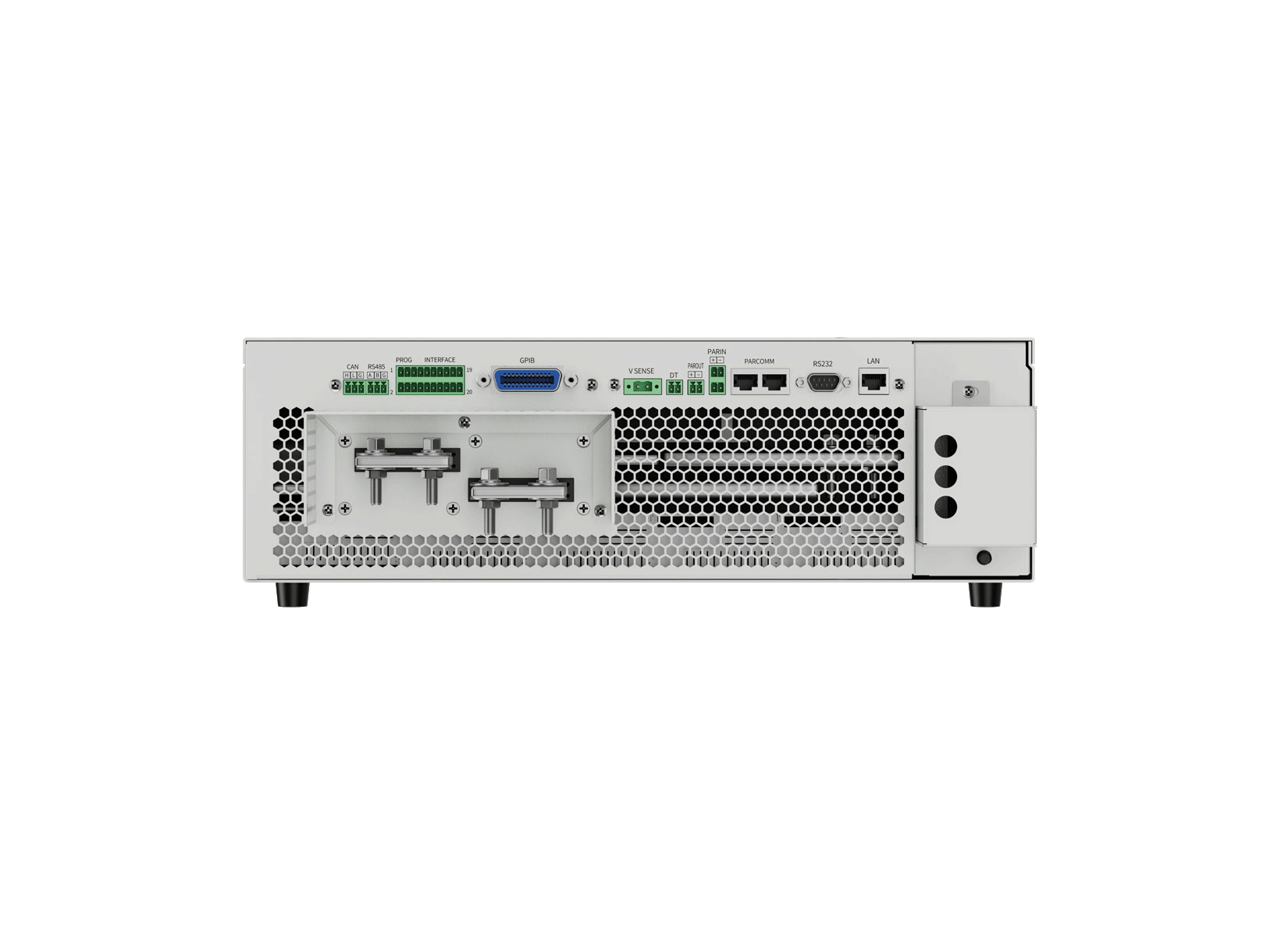

多接口与多协议

FTP9000系列配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。



电脑图形化操作软件

FTP9000系列提供了一款具有虚拟仪器功能的上位机软件，可以实时读取测试数据、生成图像、导出报表、打印报告等，方便客户使用。




订购信息（更多型号不一一列出）

电压型号电流功率电压型号电流功率
80VFTP9050-80-170170A5kW200VFTP9050-200-7070A5kW
FTP9100-80-340340A10kWFTP9100-200-140140A10kW
FTP9150-80-510510A15kWFTP9150-200-210210A15kW
FTP9300-80-10201020A30kWFTP9300-200-420420A30kW
FTP9450-80-15301530A45kWFTP9450-200-630630A45kW
FTP9600-80-20402040A60kWFTP9600-200-840840A60kW
FTP9750-80-25502550A75kWFTP9750-200-10501050A75kW
FTP9900-80-30603060A90kWFTP9900-200-12601260A90kW
电压型号电流功率电压型号电流功率
400VFTP9050-400-4040A5kW500VFTP9050-500-3030A5kW
FTP9100-400-8080A10kWFTP9100-500-6060A10kW
FTP9150-400-120120A15kWFTP9150-500-9090A15kW
FTP9300-400-240240A30kWFTP9300-500-180180A30kW
FTP9450-400-360360A45kWFTP9450-500-270270A45kW
FTP9600-400-480480A60kWFTP9600-500-360360A60kW
FTP9750-400-600720A75kWFTP9750-500-450450A75kW
FTP9900-400-720720A90kWFTP9900-500-540540A90kW
电压型号电流功率电压型号电流功率
800VFTP9050-800-2525A5kW1000VFTP9100-1000-3030A10kW
FTP9100-800-5050A10kWFTP9150-1000-4040A15kW
FTP9150-800-7575A15kWFTP9200-1000-6060A20kW
FTP9300-800-150150A30kWFTP9300-1000-8080A30kW
FTP9450-800-225225A45kWFTP9600-1000-160160A60kW
FTP9600-800-300300A60kW------
FTP9750-800-375375A75kW------
FTP9900-800-450450A90kW------
电压型号电流功率电压型号电流功率
1200VFTP9150-1200-4040A15kW1500VFTP9100-1500-2525A10kW
FTP9300-1200-8080A30kWFTP9150-1500-3030A15kW
FTP9450-1200-120120A45kWFTP9200-1500-5050A20kW
FTP9600-1200-160160A60kWFTP9300-1500-6060A30kW
FTP9750-1200-200200A75kWFTP9450-1500-9090A45kW
FTP9900-1200-240240A90kWFTP9600-1500-120120A60kW
------FTP9750-1500-150150A75kW
------FTP9900-1500-180180A90kW
电压型号电流功率--------
2250VFTP9150-2250-2525A15kW--------
FTP9300-2250-5050A30kW--------
FTP9450-2250-7575A45kW--------
FTP9600-2250-100100A60kW--------
FTP9750-2250-125150A90kW--------
FTP9900-2250-150150A90kW--------



选购信息

名称型号或规格说明
电脑图形化操作软件FTP9000   FaithPowerFTP9000用上位机软件
GPIB接口后缀G
CAN、485接口后缀R
复合信号端口后缀F


规格参数（更多型号不一一列出）

电气规格表-1

型号FTP9050-80-170FTP9050-200-70FTP9050-400-40FTP9050-500-30FTP9050-800-25
电压0～80V0～200V0～400V0～500V0～800V
电流0～170A0～70A0～40A0～30A0～25A
功率0～5kW
型号FTP9100-80-340FTP9100-200-140FTP9100-400-80FTP9100-500-60FTP9100-800-50
电压0～80V0～200V0～400V0～500V0～800V
电流0～340A0～140A0～80A0～60A0～50A
功率0～10kW
型号FTP9150-80-510FTP9150-200-210FTP9150-400-120FTP9150-500-90FTP9150-800-75
电压0～80V0～200V0～400V0～500V0～800V
电流0～510A0～210A0～120A0～90A0～75A
功率0～15kW
型号FTP9300-80-1020FTP9300-200-420FTP9300-400-240FTP9300-500-180FTP9300-800-150
电压0～80V0～200V0～400V0～500V0～800V
电流0～1020A0～420A0～240A0～180A0～150A
功率0～30kW
型号FTP9600-80-2040FTP9600-200-840FTP9600-400-480FTP9600-500-360FTP9600-800-300
电压0～80V0～200V0～400V0～500V0～800V
电流0～2040   A0～840A0～480A0～360A0～300A
功率0～60kW
型号FTP9900-80-3060FTP9900-200-1260FTP9900-400-720FTP9900-500-540FTP9900-800-450
电压0～80V0～200V0～400V0～500V0～800V
电流0～3060   A0～1260A0～720A0～540A0～450A
功率0～90kW
型号～FTP91200-200-1680FTP91200-400-960FTP91200-500-720FTP91200-800-600
电压～0～200V0～400V0～500V0～800V
电流～0～1680A0～960A0～720A0～600A
功率0～120kW
电压编程①
分辨率16bits
精度0.05%+0.1%F.S.
电流编程①
分辨率16bits
精度0.1%+0.2%   F.S.
功率编程①
精度1%F.S.
外部模拟编程①
控制电压0～5V对应0～100%F.S.
电压精度0.5%F.S.
电流精度0.5%F.S.
线性调整率②
电压0.02%F.S.
电流0.05%F.S.
功率0.05%F.S.
负载调整率③
电压0.05%F.S.
电流0.15%F.S.
功率0.75%F.S.
电压测量①
分辨率16bits
精度0.05%+0.1%F.S.
电流测量①
分辨率16Bits
精度0.1%+0.2%   F.S.
功率测量①
精度1%F.S.
输出噪声&纹波④
电压纹波（p-p）5kW160mV300mV550mV450mV800mV
10kW320mV300mV550mV450mV800mV
15kW320mV300mV550mV450mV800mV
电压纹波（rms）5kW16mV40mV65mV70mV200mV
10kW25mV40mV65mV70mV200mV
15kW25mV40mV65mV70mV200mV
尺寸（WxHxD）5kW～15kW：482.6mm   x 132.5mm x 702.0mm，含输出防护罩
20kW～30kW：482.6mm x 266mm x 738.0mm，含防护罩，不带脚轮
重量5kW≈17kg，10kW≈24kg，15kW≈30kg，30kW≈65kg


电气规格表-2

型号FTP9100-1000-30-FTP9100-1500-25-
电压0～1000V-0～1500V-
电流0～30A-0～25A-
功率0～10kW
型号FTP9150-1000-40FTP9150-1200-40FTP9150-1500-30FTP9150-2250-25
电压0～1000V0～1200V0～1500V0～2250V
电流0～40A0～40A0～30A0～25A
功率0～15kW
型号FTP9200-1000-60-FTP9200-1500-50-
电压0～1000V-0～1500V-
电流0～60A-0～50A-
功率0～20kW
型号FTP9300-1000-80FTP9300-1200-80FTP9300-1500-60FTP9300-2250-50
电压0～1000V0～1200V0～1500V0～2250V
电流0～80A0～80A0～60A0～50A
功率0～30kW
型号FTP9400-1000-120-FTP9400-1500-100-
电压0～1000V-0～1500V-
电流0～120A-0～100A-
功率0～40kW
型号FTP9600-1000-180FTP9600-1200-160FTP9600-1500-120FTP9600-2250-100
电压0～1000V0～1200V0～1500V0～2250V
电流0～180A0～160A0～120A0～100A
功率0～60kW
型号FTP9800-1000-240FTP9900-1200-240FTP9900-1500-180FTP9900-2250-150
电压0～1000V0～1200V0～1500V0～2250V
电流0～240A0～240A0～180A0～150A
功率0～80kW0～90kW
型号FTP91000-1000-300FTP91200-1200-320FTP91200-1500-240FTP91200-2250-200
电压0～1000V0～1200V0～1500V0～2250V
电流0～300A0～320A0～240A0～200A
功率0～100kW0～120kW
电压编程①
分辨率16bits
精度0.05%+0.1%F.S.
电流编程①
分辨率16bits
精度0.1%+0.2%   F.S.
功率编程①
精度1%F.S.
外部模拟编程①
控制电压0～10V对应0～100%F.S.
电压精度0.5%F.S.
电流精度0.5%F.S.
线性调整率②
电压0.02%F.S.
电流0.05%F.S.
功率0.05%F.S.
负载调整率③
电压0.05%F.S.
电流0.15%F.S.
功率0.75%F.S.
电压测量①
分辨率16bits
精度0.05%+0.05%F.S.
电流测量①
分辨率16Bits
精度0.1%+0.2%   F.S.
功率测量①
精度1%F.S.
输出噪声&纹波④
电压纹波（p-p）10kW1600mV
--
15kW2000mV2000mV2400mV3600mV
电压纹波（rms）10kW350mV
--
15kW350mV350mV400mV400mV
尺寸（WxHxD）5kW～15kW：482.6mm   x 132.5mm x 702.0mm，含输出防护罩
20kW～30kW：482.6mm x 266mm x 738.0mm，含防护罩，不带脚轮
重量5kW≈17kg，10kW≈24kg，15kW≈30kg，30kW≈65kg


一般规格表

电压上升斜率
最大斜率6000V/s
电压下降时间
空载＜2s
满载≤30ms
瞬态响应10%～90%动态载，电压恢复至额定值的0.75%精度范围内所需时间小于2ms
并机支持10台同型号主、从并机扩容
保护过压、过流、过功率、过温、欠压等
通讯接口LAN、USB串口（选配GPIB、CAN、RS485）
通讯协议SCPI、MODBUS、CAN-Open协议
输入特性
输入电压340VAC～460VAC，频率47Hz～63Hz
功率因数0.99(典型值)
效率＞93%(典型值)
使用环境
工作温度0℃～40℃
存储温度-20℃～70℃
使用海拔＜2000m
散热方式风冷，智能风控
